구리 손실과 달리 철 손실은변신 로봇권선 및 전류 크기와 같은 요소와는 아무런 관련이 없으며, 이름에서 알 수 있듯이 철손은 철심에 의해 생성되는 철과 관련이 있습니다. 변압기의 철손은 "무부하 손실"이라고도 하며, 변압기의 전부하 및 무부하 상태에서 존재하며 변압기의 고정 손실이기 때문입니다. 그러나 부하에서는 전계 강도가 감소함에 따라 전력 손실이 감소합니다.
변압기의 철손은 히스테리시스 손실과 와전류 손실로 나눌 수 있다.
히스테리시스 손실
변압기의 작동 원리는 전자기 유도의 원리를 기반으로 전압과 전류의 상승 및 하강 변화를 달성하고, 변압기 내의 자속이 철심에 흐르고, 철심은 자속에 대해 자기 저항을 가지며, 도체가 전류에 대한 저항을 갖는 것과 마찬가지로 열도 발생하는데, 이러한 손실을 "히스테리시스 손실"이라고 합니다.

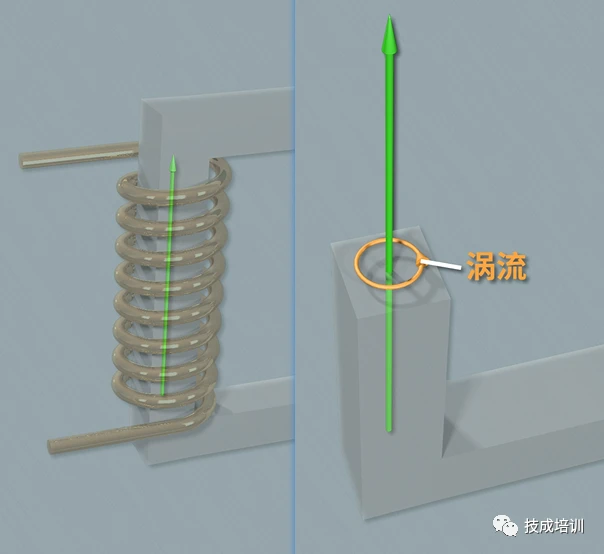

와전류 손실
변압기의 1차 권선에 전원이 공급되면 코일에서 생성된 자속이 코어에 흐릅니다. 코어 자체도 도체이기 때문에 자력선에 수직인 평면에서 유도 전위가 발생하고 이 전위는 코어의 단면에 닫힌 루프를 형성하여 전류를 생성합니다. 소용돌이와 같으므로 "소용돌이"라고 합니다. 이 와전류로 인해 발생하는 손실을 "와전류 손실"이라고 합니다. 또한 철심이 와전류를 생성하기 때문에 얇은 조각으로 만들어졌기 때문에 저항이 얇을수록 전류가 낮아집니다.
영향 요인
1.작동 전압 및 주파수: 철손은 변압기의 작동 전압 및 주파수와 관련이 있습니다. 왜냐하면 이러한 요소는 철심의 자기장 강도와 히스테리시스에 영향을 미치기 때문입니다.
2. 코어 재료: 코어 재료의 히스테리시스 특성은 철손의 크기에 영향을 미칩니다. 코어 재료가 잘 선택되지 않으면 히스테리시스 손실이 증가합니다.
3.제조 공정: 변압기의 제조 공정도 철손에 어느 정도 영향을 미칩니다. 예를 들어, 철심의 적층 방법, 절연 처리 등은 철손의 크기에 영향을 미칩니다.
포뮬러 모드
1. 철손(단위:kVA)=I² × (Rm + Ra), I는 변압기의 정격 전류, Rm은 철심의 히스테리시스 손실, Ra는 철심의 저항 손실입니다.
2. 철손(단위:kVA)=Kf × (Bm)^2 × f, Kf는 상수, Bm은 자속 밀도, f는 변압기 동작 주파수입니다.
감소 방법
1. 고품질의 코어재료를 선택합니다. 히스테리시스 손실이 작은 코어재료를 선택하면 변압기의 철손을 줄일 수 있습니다.
2.제조 공정 최적화: 철심의 적층 방식, 절연 처리 등 제조 공정을 개선하여 철손을 줄입니다.
3.합리적인 설계: 변압기 설계 단계에서 구조 설계 및 매개변수 선택을 최적화하여 철손을 줄입니다.
